cherche désespérement schéma bloc radio dedra (ou delta2 ?)

[alfista1975]

Je m'explique : j'essaie d'enlever le bloc plastique pour installer l'autoradio dans ma dedra integrale (pré équipée, mais jamais installé)
Bloc plastique qui se trouve au dessus du bloc commande du différentiel autobloquant et encadré par le vrai bois.
A l'arrière j'ai toutes les connexions pour les cables vers les hauts-parleurs et l'antenne (il faudra mettre les connecteurs ISO, mais ça , c'est pas un souci).

[benfica]

Salut Alfista, si t'as le manuel, ou la revue technique de la Dedra, le schéma y est, ce mes souvenirs sont bons, çà remonte a 1993! j'avais une Dedra 2.0 turbo ds Symbol de 1990.

[alfista1975]

J'ai relu toute la rta étai et il n'y a pas de détails sur le démontage de la console de l'autoradio quand la voiture n'a que la prédisposition... Je vais voir sur d'autres rta si il y a davantage d'éléments

[mixwell]

Si tu pouvais faire des photos parce que là on est perdu

[alfista1975]

Je le ferai ce weekend.
Mais pour simplifier, l'autoradio est normalement dans un casier métallique derrière une façade et à l'arrière il y'a le câblage. Dans mon cas, j'ai une espèce de tiroir en plastique dur fixé à la façade en bois et avec le câblage clipsé bizarrement à l'arrière. Il faut que j'arrive à degager ce tiroir sans endommager la façade en bois, en libérant le câblage au l'arrière, et enfin il faut que je trouve un support métallique type casier pour loger un autoradio. J'espère avoir été plus clair.

[mixwell]

OK oui là bcp meilleur !!
Le casier métal est fourni quand tu achètes un autoradio.
Faut voir avec Lancia Net, lui le pro de la Dedra, pt être démonter la façade...

[alfista1975]

Ok merci - à l'aide Président alors !!
J'ai essayé d'acheter des autoradio chez leclerc auto et norauto et ils m'ont dit d'appeler Lancia pour le casier métallique/support. Bien sûr ni le Motor Village/Intermap (la filiale du groupe Fiat... no comment) ni Neubauer en ont en stock.
Il faut que j'aille voir dans des casses ?

[christ31530]

salut,
sur ma dedra tds, pour installer mon autoradio j'avais du acheter cet insert
http://www.carteq-autoradio.fr/support- ... delta.html
mais je n'avais pas la commande de differentiel...
si mes souvenirs sont bons, la console se "desosse" en partant du cendrier
je viens de regarder ma RTA (que j'ai gardee en souvenir) il n'y a pas grand chose de renseigné....
je peux te faire une copie de la 1/2 page qui en parle en MP...

[alfista1975]

Merci ! Donc il n'y pas eu besoin de tout un casier métallique (gros cube ouvert en métal), mais juste de cela pour que l'autoradio puisse être posé et tenir en place ?
Sur la RTA que j'ai, on montre comment sortir le bloc du tableau de bord mais pas comment sortir le tiroir plastique de la façade (je ne vois pas de visses). J'ai acheté une RTA plus complète et même de la Linea Accessori originale, mais en attendant qu'on me les livre, je suis preneur de tout scan, merci par avance !

[christ31530]

salut,
je ne comprend pas ton "casier métallique", à moins que...
peut-être vais enfoncer une porte ouverte mais tant pis, je ne sais pas si ton autoradio est complet, mais "normalement" à l'achat avec l'autoradio est fourni un "tiroir femelle" qui recoit le raccordement au véhicule et qui permet de sortir l'autoradio sans tout déconnecter. c'est ce tiroir qui est fixé dans le logement avec des pattes qui se tordent tout autour en face avant et patte vissée au fond (d'ailleurs si le véhicule est bien préconçu il y a une fixation prévue qui reçoit cette patte). attention le tiroir est tres fin et quand on déballe l'autoradio on ne le discerne pas vraiment est-ce cela que tu appelles casier métallique ?
donc dans le cas de ma dedra j'avais retiré le tiroir "vide poche" "bouchon" de taille 2DIN avec deux casier et mis l'adaptateur dont je t'ai envoyé le chemin. celui-ci laisse un emplacement de taille 1DIN pour l'autoradio et c'est dans ce trou que j'avais fixé le tiroir femelle
pour le scan, envoies moi ton email en MP pour que je te l'envoie, à moins que tu connaisses une méthode "sans"

[alfista1975]

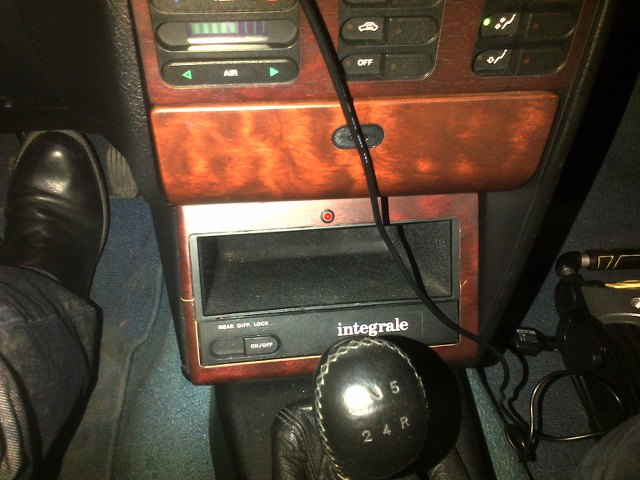

D'accord, donc voilà mon tiroir - tu l'as enlevé comment ? Je ne vois pas de vis ?

[christ31530]

tres bien tes photos, j'y vois plus clair, donc:
en simplifiant, ce que tu as, c'est le tiroir que j'avais acheté(un trou au format autoradio et un tiroir plus etroit ou tu as l'option lock differentiel (moi j'avais un "vide poche"),
le probleme c'est que le tient est avec une deco bois et le trou est remplace par un vide poche. je pense que tout cela est moulé et "non demontable"
donc soit tu achètes l'adaptateur (percé) comme le mien) et tu y intègres ta commande de différentiel, et tu perds l'habillage bois , soit.... et c'est ce je ferais...
j'enlèverais à la scie à metaux le vide poche et je créerai le trou pour y mettre l'autoradio, je vériferai avant que la dimension est bien adaptée.
je t"envoie le scan mais on y explique comment demonter le vide poche, alors que d'apres ta 1ere photo, tu as pu le démonter, ton probleme est le logement vide poche qui je pense doit etre moulé

[Lancia_Net]

La seconde solution me parait la meilleure !

[alfista1975]

Merci à vous 2 et oui je suis d'accord... j'espère juste trouver la pièce avant de me résigner à sortir la scie...
